反無人機無線電主動防御系統建設
一、項目需求
無人機技術的發展和非法濫用，對機場、監所、部隊、核電站等重要目標帶來了安全隱患和威脅，如小型無人機的黑飛濫用，非法侵入及恐怖襲擊等。無人機屬于“低小慢”目標的一類，一般具有低空、超低空飛行，飛行速度小，不容易被偵測等特點，給目標探測帶來極大挑戰，針對重大場所的無人機防控的需求迫切，建設一套包含無線電偵測、雷達探測及無人機攔截系統、無人機管控平臺為一體的無人機防御系統具有極大的意義。
二、系統概述
無人機防御系統，由無線電偵測系統和雷達探測系統、攔截系統組成。打造一個半徑3公里的預警圈，半徑1.5公里的處置圈。
通過對飛行狀態下的無人機、無人機遙控器等進行快速的偵測發現、識別，遠距離切斷無人機與遙控者之間的聯系，對無人機進行迫降或者返航功能的管控，保障低空空域或禁空區域的安全。
三、前端產品介紹
無人機察打一體機功能參數：
1無源偵測：只接收不發射任何電磁信號，不對其他通信造成干擾。，； |
2實現無人值守：開無人機防御策略，可制定偵測攔截的月計劃、周計劃、日計劃等防御策略，具備無人值守、全自動偵測攔截。 |
3超前預警：在指定管制區內，無人機遙控器開機就可提前偵測與識別，在無人機起飛前就能提前采取手動或自動攔截，使無人機無法起飛。 |
4自帶數據存儲功能； |
5型號識別: 可識別同型號同一機型無人機，識別無人機型號及唯一電子指紋 |
6多臺偵測功能：在指定管制區內，能同時偵測多臺無人機。 |
7具備可拓展性，當新的無人機偵測頻段加入時，可進行升級； |
8連續工作能力：可全天時24小時工作； |
9防護等級：IP65； |
10偵察頻段支持：2.4G/5.8G |
11IP/TCP組網：設備支持多臺組網,支持多個用戶登入。 |
12偵察空域：360°全空域 |
13動態范圍：70dB |
14能適應的通信調制方式：FM、2FSK、4FSK、BPSK、QPSK、OFDM。 |
15工作溫度：-40℃～＋70℃。 |
16工作模式：全頻域掃描偵察模式：全景掃描，信道掃描。 |
17供電方式：AC220V±20V |
18 偵測距離≥2km，攔截距離≥2km |
無人機雷達探測系統：
工作頻段：Ku頻段 |
探測距離：≥5Km（典型城市環境，RCS：0.01m2） |
盲區：≤200m |
角度覆蓋范圍：方位：0~360°；俯仰：0~30°（更新率：6s） |
測速范圍：1m/s~50m/s |
掃描方式：方位：機械掃描，俯仰：相掃 |
距離精度：距離≤10m |
角度：方位：≤0.5°，俯仰：≤0.5° |
多目標處理能力：≥200批（個） |
目標更新率：不大于6s（可配置） |
天線掃描速度：30°/s ~ 120°/s |
工作電壓：24V~32V/220V |
接口：網口 |
工作溫度范圍：-40℃～+55℃ |
防護等級：≥IP66 |
四、無人機管控管理平臺

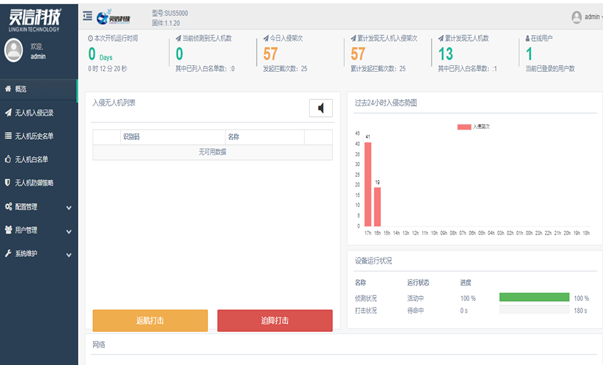

無人機禁飛區管制平臺主要功能包括大數據分析概覽、無人機入侵記錄、無人機歷史名單、無人機白名單、無人機防御策略、配置管理、用戶管理、系統維護等功能模塊。詳細功能介紹如下：
五、項目實施方案

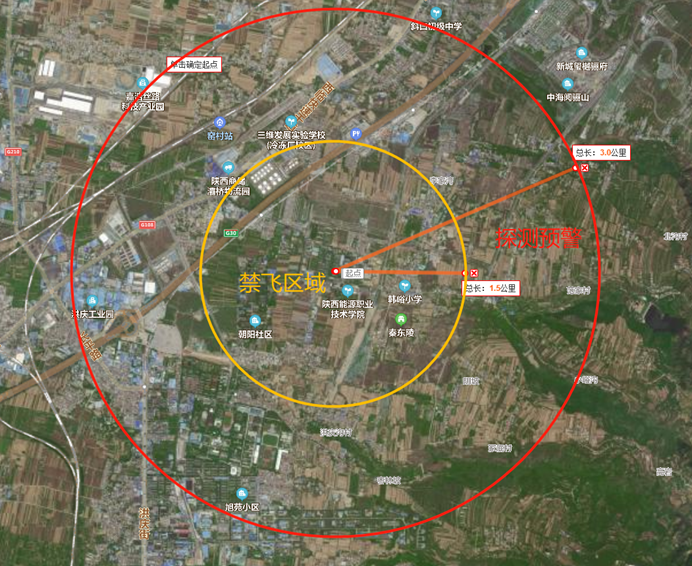

本期在X研究院XX樓頂上方部署一套無人機禁飛區管制系統，解決西安研究院的低空安全防御。在研究院上空形成偵測半徑3km、攔截半徑1.5km的360度無死角的立體無人機防御帶，如下圖所示：
平面部署圖
